数控钻孔攻丝中心机 TC-610
型号：
◆标准主轴转速60~8,000转/分 ◆选购主轴转速60~12,000转/分 ◆刚性攻牙4,000转/分 ◆刀柄规格 BT-40 ◆三轴快速位移X,Y: 48米/分, Z :48米/分 ◆密闭式热源分离电器箱(附热交换器) ◆高速机械式换刀系统
| 注： |
由于本世俱杯官方网站产品不断的研究改进，本网站所示机械规格特性本世俱杯官方网站有变更之权利，恕不另行通知。 |
规格表
产品特点
标准配件 |
|
| 单位 | TC-610 | TC-610A | | 三轴 | | | X轴行程 公厘 | 600 | | Y轴行程 公厘 | 400 | | Z轴行程 公厘 | 400 | 500 | | 主轴鼻端到工作台 公厘 | 150 | | 快速位移
米/分 | 48/48/48 | 48/48/48 | | X轴驱动马达
干瓦 | 1.5 (三菱) | | Y轴驱动马达
干瓦 | 1.5 (三菱) | | Z轴驱动马达
干瓦 | 3.5 (三菱) | | 主轴 | | | 传动方式 | 皮带 | 皮带 | | 主轴规格 | BT-40 | BT-40 | | 主轴出力
干瓦 | 5.5/3.7 | 5.5/3.7 | | 主轴转速
RPM | 8,000 | | 刀库 | 圆盘式 | 刀臂式 | | 刀库容量
支 | 12 | 24+1 | | 量大丝攻重量
公斤 | 4 | 4 | | 量大丝攻长度
公厘 | 250 | 250 | | 量大丝攻直径
公厘 | 100 | 63 | | 换刀时间(T-T)
秒 | 1.8 | 1.8 | | 换刀时间(C-C)
秒 | 2.5 | 2.5 | | 机械尺寸 | | | 工作台尺寸

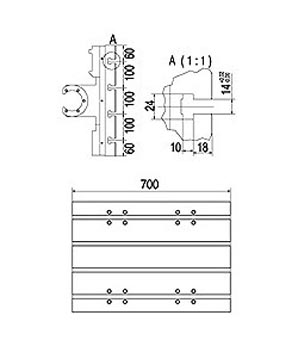

公厘 | 700 x 420 | | 工作台荷重
公斤 | 250 | | 净重
公斤 | 3200 | 3430 |
| 单位 | 三菱 | 发那科 | | 64-ASM | Oi-MATE | | 最大伺服轴 | 4 | 3 | | 最大同动轴 | 4 | 3 | | 标准伺服轴 | 3 | 3 | | 记忆容量 | 600米 | 320米 | | 工件坐标设定 | 54组 | 54组 | | 变量容量 | 400组 | 700组 | | 刀具补正数 | 200 | 400 | | 对话式程序编辑 | OP | O | | 屏幕规格 | TFT LCD | 单色 LCD | | 屏幕多语言显示 | O | O | | 绝对式伺服马达 | O | O | | 刀长补正 | O | O | | 刀径补正 | O | O | | 屏幕绘图功能 | O | x | | 高速数据伺服与以太网络 | OP | x | | 高速高精度指令 | G05 P3 | x | | 传输接口 | RS-232 | RS-232 | | 计忆卡输出/输入 | x | O |

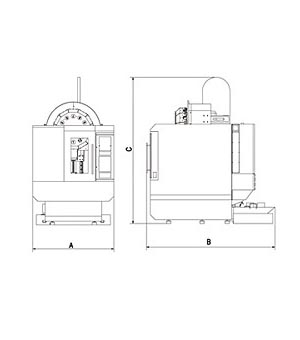

外观尺寸 | | A | B | C | | TC-610 | 1650 | 2520 | 2800 | | TC-610A | 1850 | 2520 | 2800 |

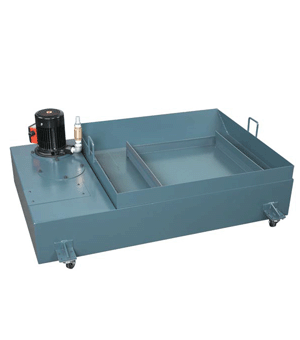

●主轴吹气装置 ●工作灯 ●刀具冷却系统 ●基础垫块与调整螺栓 ●双葙式热源隔离电器箱（附热交换器) ●螺旋式排屑装置 ●自动润滑系统 ●工具箱 ●双色警示灯 ●彩色液晶屏幕

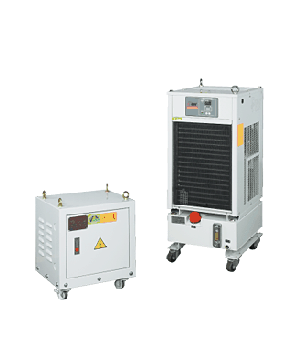

选购配备 ●自动门 ●变压器、稳压器 ●12,000主轴马达 ●超低惯性主轴马达 ●刀具量测与破损测定 ●工作吹气装置 ●第四轴（数控分度盘) ●第五轴（第四轴加倾斜轴) ●以太网络与记忆卡高速程序执行
|
|
|
